Diseñamos escenas de iluminación, control de cortinas, clima, audio y señalización digital integrados a KNX/BMS.
Reducimos consumo, mejoramos el confort y estandarizamos la operación con lógicas seguras y mantenibles.
Iniciamos con un levantamiento de cargas y hábitos de uso. Definimos escenas (reunión, limpieza, proyección, noche) y
las vinculamos a sensores de presencia, luminosidad y horarios. El backbone utiliza KNX por su robustez y ecosistema abierto;
integramos DALI/0–10V para atenuación fina y protocolos estándar (BACnet/Modbus) para HVAC.
Documentamos direccionamientos de grupo, líneas, topologías y memorias de cálculo para facilitar mantenimiento.
La filosofía es fail-safe: la iluminación esencial y persianas críticas pueden operar manualmente en modo local ante fallas del bus;
los controladores se ubican en tableros accesibles y seccionados por zonas.
La puesta en marcha incluye mapas de grupo KNX, perfiles de usuario y registro de versiones de lógica.
Componentes de la solución

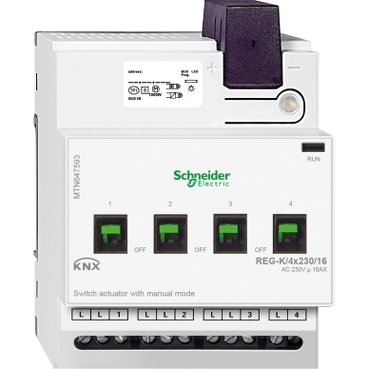

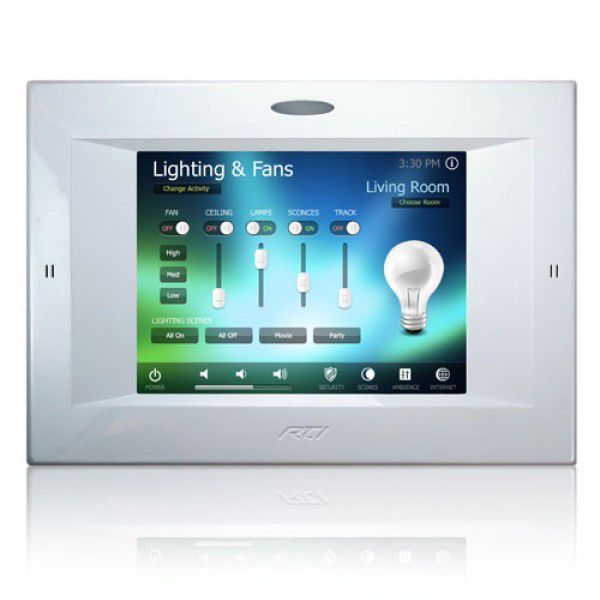

La arquitectura típica agrupa actuadores (relés/dimmers), sensores (movimiento, lux, contacto), interfaces (teclados, panel táctil, app),
control de cortinas (tubulares/carril) y clima (termostatos, compuertas VAV, fan coils). La red admite escalabilidad por líneas KNX con fuentes dedicadas.
Iluminación inteligente
DALI, 0–10V y relés para circuitos on/off. Sensores y escenas con niveles objetivo (lux) por horario.
Cortinas y persianas

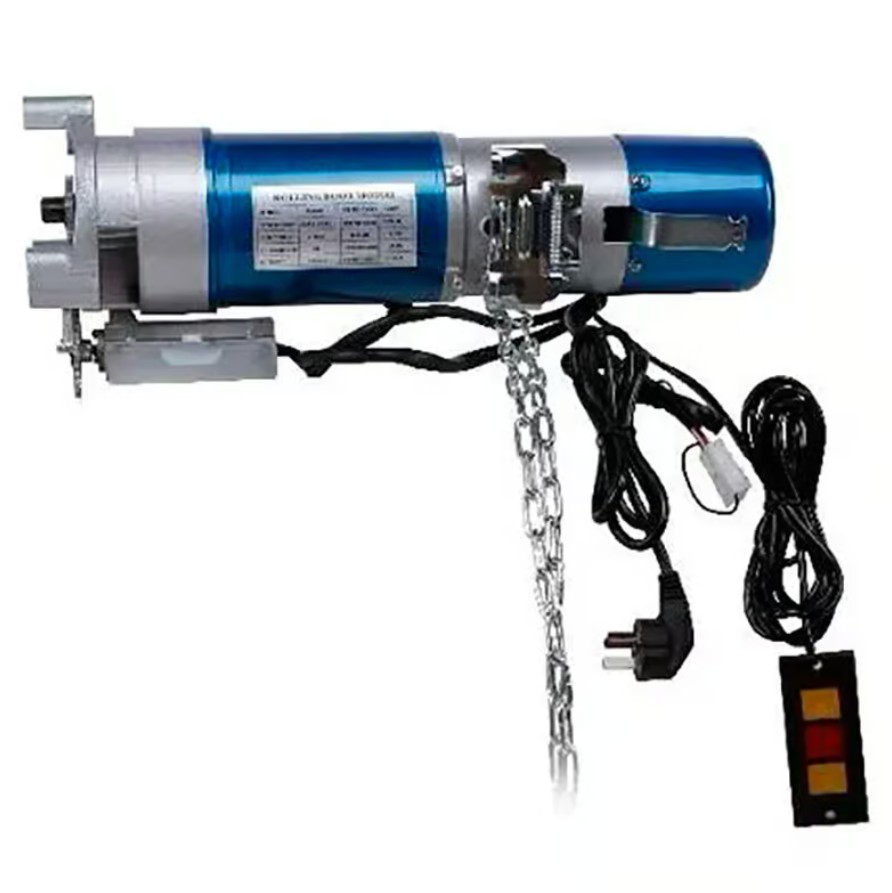

Motores tubulares/carril, finales de carrera y control por luz solar/temperatura.
Climatización

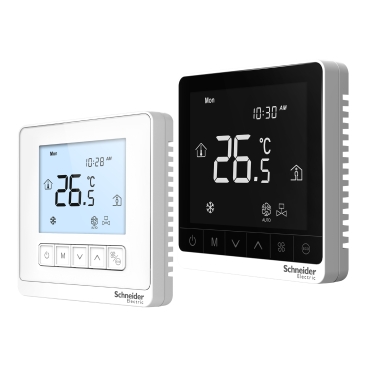

Termostatos, compuertas motorizadas y pasarelas para chillers/VRF (BACnet/Modbus).
Audio y señalización
Zonas, priorización y perfiles de volumen por escena; integración con cartelería digital.
Bus & control
KNX con fuentes/seccionadores, acopladores de línea y backups de programación.
Servicios
Memoria técnica, escenas documentadas, capacitación y mantenimiento.
Buenas prácticas de diseño
Escenas primero: define objetivos de lux, rutas de circulación y horarios. Segmenta cargas por uso (escénicas, generales, emergencia)
y deja un 20% de reserva en tableros. Para persianas, considera paralelos limitados por corriente y protecciones por grupo.
En HVAC, dimensiona por carga térmica y aplica lógica de setback cuando no hay ocupación.
El bus KNX admite 64 dispositivos por línea (sin repetidores), con topologías árbol/estrella y sin derivaciones en bucle.
Evita ruidos EMI separando canalizaciones de fuerza y control.
Calculadoras técnicas
Resultados orientativos para prediseño. En obra ajustamos con mediciones y fichas de equipo.
1) Escenas de iluminación (potencia y corriente)
Estima potencia por escena considerando número de luminarias, potencia unitaria y nivel de atenuación.
Útil para validar dimers y circuitos antes de programar escenas.
Potencia escena
—
Corriente
—
Nota
—
Revisa compatibilidad de carga con dimmers (LED driver, mínimo de carga, tipo trailing/leading edge).
2) Actuadores (relé/dimmer) por circuitos
Calcula cuántos módulos de 4/8/12 canales necesitas según número de circuitos y corriente por circuito con un factor de llenado.
Incluye reserva del 20% para crecimiento.
Módulos requeridos
—
Canales libres
—
Estado
—
Para cargas inductivas (motores) verifica capacidad de corriente de arranque y uso de contactores.
3) Motores de cortina (par estimado)
Estima el par requerido para cortinas enrrollables a partir de dimensiones y masa por m².
Útil para seleccionar motor tubular/carril y número de cortinas por actuador.
Masa total
—
Fuerza
—
Par estimado
—
Añade 20–30% de margen por fricción y envejecimiento. Verifica topes y par máximo del motor.
4) Carga térmica (BTU/h) simplificada
Aproximación rápida para definir capacidad de HVAC por ambiente. Para diseño fino usamos cálculo por transmitancias/ganancias solares.
BTU/h estimados
—
Sugerencia
—
Se considera aprox. k BTU/h por m² + 600 BTU/h por persona. Ajustar por orientación y envolvente.
5) Fuente y topología KNX
Dimensiona la corriente de la línea KNX y valida límites por línea.

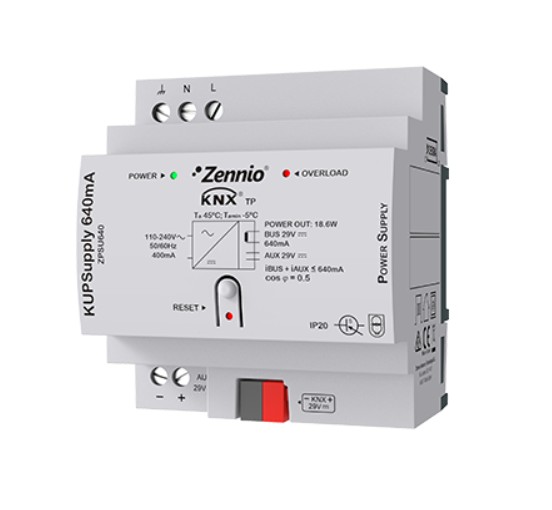

Sugerimos fuentes de 160/320/640 mA con diagnóstico y limitación.
Corriente requerida
—
Fuente sugerida
—
Topología
—
Máx. 64 dispositivos por línea sin repetidores. Longitud recomendada < 1000 m por línea.
6) Estimador de materiales
Genera una lista base con actuadores, teclados, sensores, alimentación KNX y canalizaciones. Exporta a CSV.
Ítem
Descripción
Unidad
Cantidad
Notas
Incluye 20% de reserva en módulos/canales. Verifica compatibilidades de protocolo por marca.
KNX es un estándar abierto con múltiples fabricantes y herramientas consolidadas (ETS). Evita dependencia de un solo proveedor y facilita mantenimiento.
¿Cómo se integran DALI y 0–10V?
Mediante pasarelas/actuadores KNX-DALI y módulos 0–10V. DALI ofrece direccionamiento por balastro y escenas finas; 0–10V es económico y simple.
¿Qué pasa si falla el bus?
Se diseña modo local: teclas directas en actuadores, bypass manual para circuitos críticos y escenas esenciales programadas en el actuador.
