Direccionables y convencionales conforme a NFPA/EN54. Notificación audible/visual, audio-evacuación, integración con BMS y mantenimiento programado.
Arquitectura por paneles, lazos SLC, circuitos NAC y audio-evacuación.
1–8 lazos SLC expandibles, registros de eventos, monitoreo de fallas y salidas de control.

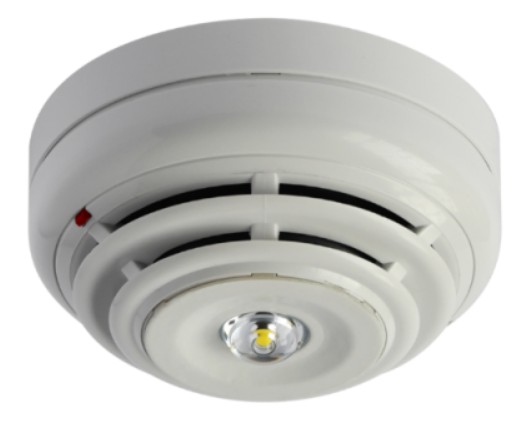

Humo óptico, térmico y multicriterio; módulos entrada/salida y estaciones manuales.

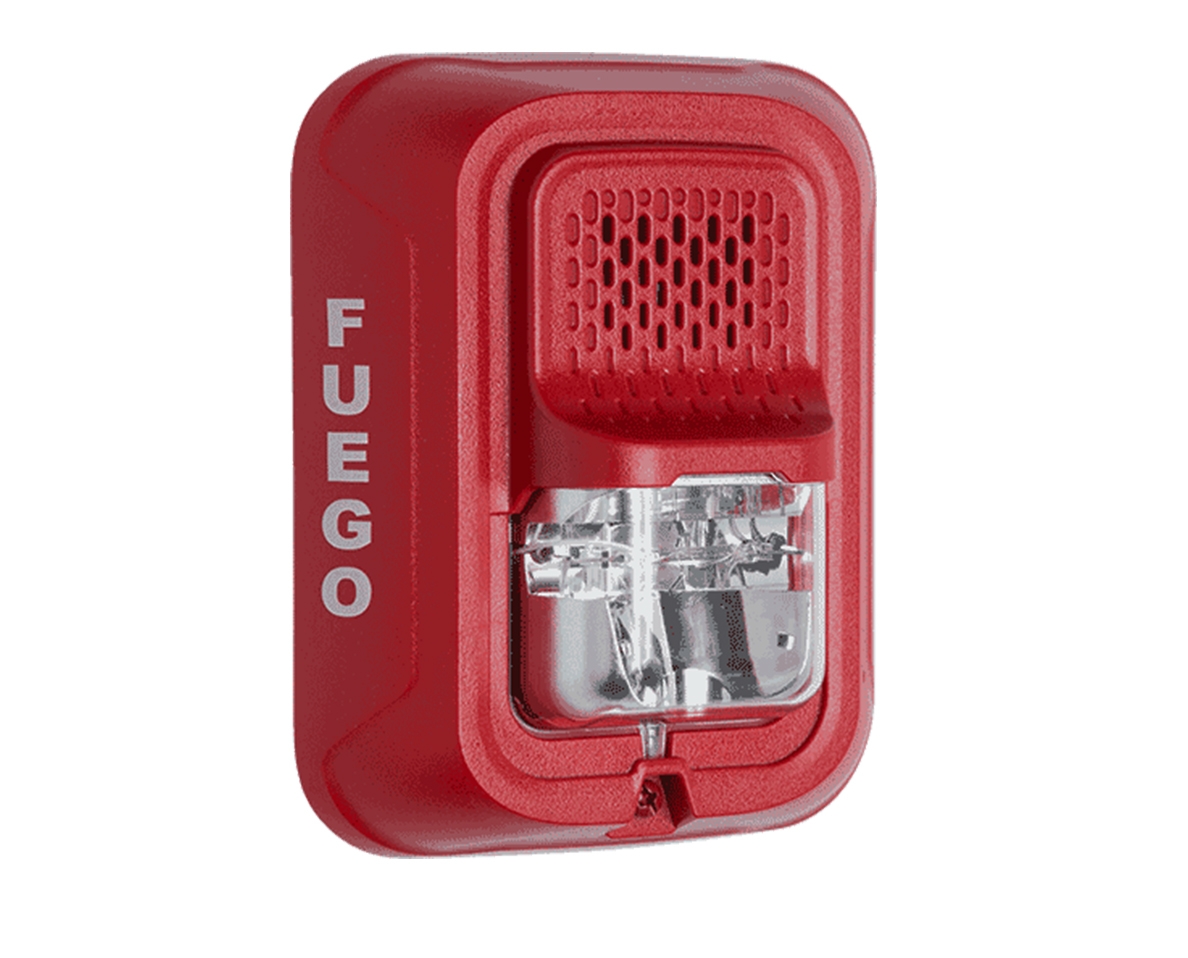

Sirenas/estrobos, altavoces para evacuación por voz, mensajes prioritarios.
Integración con HVAC, ascensores, compuertas de humo y tableros eléctricos.
Fuentes 24 VDC, cargadores supervisados, bancos de baterías y autonomía reglamentaria.
Pruebas periódicas, limpieza y calibración; bitácoras e informes de conformidad.
Herramientas orientativas. Para cumplimiento normativo, verifica in situ y con la autoridad competente.
Espaciamiento aproximado = √(cobertura efectiva). Ajustar por techos, vigas y recintos irregulares.
Se usa atenuación esférica: L₂ = L₁ − 20·log₁₀(r/1 m). Objetivo: máx(75 dB, ambiente+15 dB).
Se recomienda margen ≥ 20% en la PSU 24 V y separar NAC con fuentes listadas si es necesario.
NFPA 72: 24 h standby + 5 min alarma (típico). Resultado incluye margen del 20%.
| Ítem | Descripción | Unidad | Cantidad | Notas |
|---|
Valores orientativos. Ajusta calibres (AWG 14–18), topologías, cajas y accesorios según planos.
Clic para ir al catálogo.
Direccionable permite identificar el dispositivo exacto, facilita mantenimiento y expansión. Convencional es viable en áreas pequeñas con pocas zonas.
Basado en techos lisos, altura y obstrucciones. Usa la cobertura como referencia (80 m² humo / 50 m² térmico) y respeta distancias a muros/vigas. Para espacios complejos, se realiza cálculo detallado y planos.
Típicamente ≥ 75 dB en la ruta de evacuación y ≥ 15 dB sobre el ambiente. En dormitorios se aplican criterios y dispositivos especiales (p. ej., vibración o estrobos).
NFPA 72 contempla 24 h en standby + 5 min en alarma (o según autoridad local). Nuestra calculadora estima Ah considerando margen y eficiencia.
