Sistemas FV on/off-grid/híbridos, UPS de doble conversión, bancos de baterías y monitoreo. Diseño con selectividad, protecciones y eficiencia.
Arquitectura FV, respaldo UPS y protecciones eléctricas.

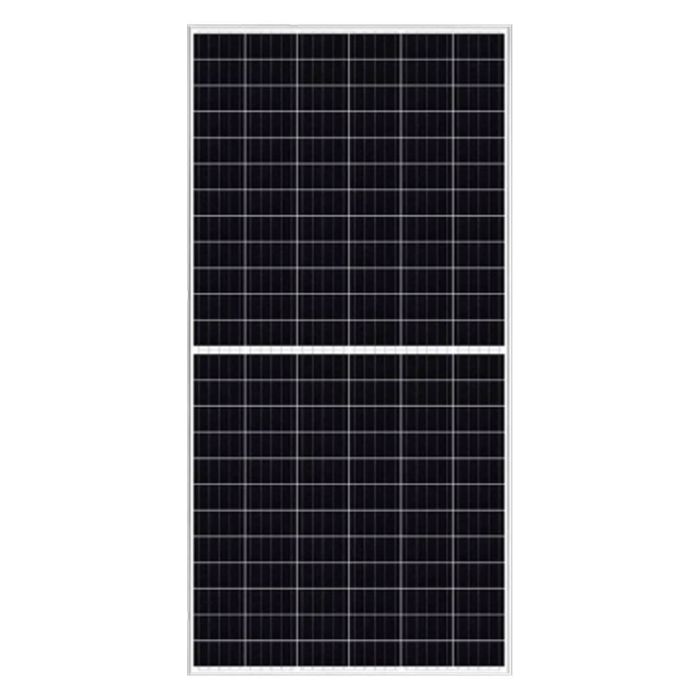

Perc/TopCon 450–600 Wp, ficha STC/NOCT y garantías de potencia.

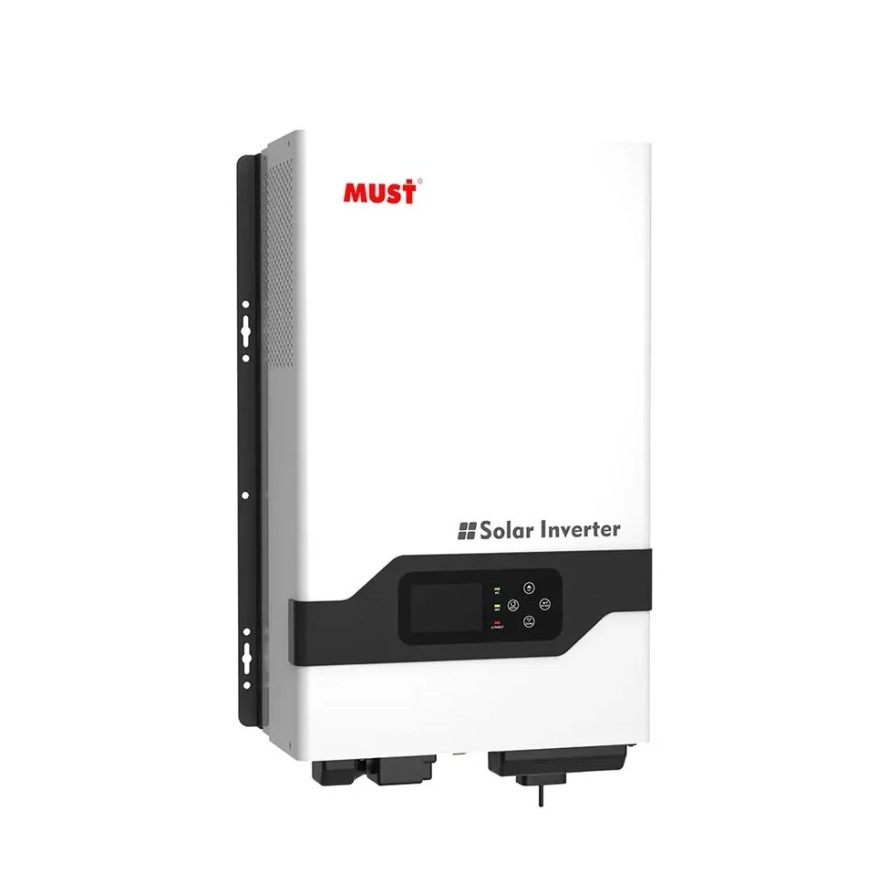

String/híbridos con MPPT, antirretorno, SPD y paralelización.
VRLA/AGM/LiFePO₄, BMS y racks con ventilación/seguridad.

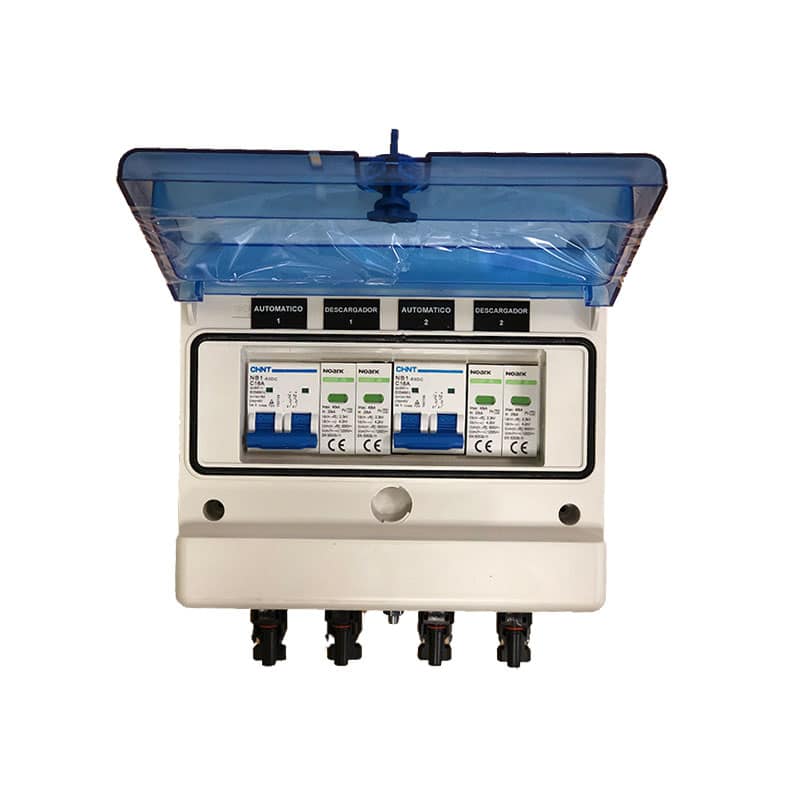

Seccionadores DC, fusibles, breakers, SPD DC/AC y puesta a tierra.

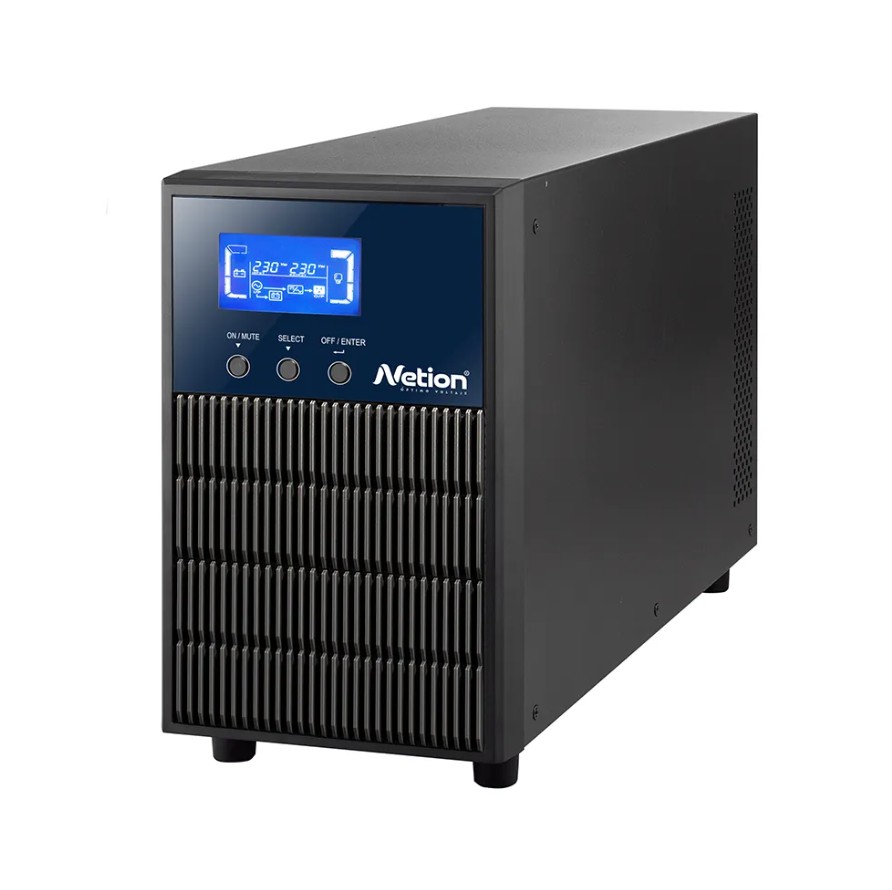

Doble conversión, bypass, SNMP y autonomía escalable.
Memoria técnica, selectividad, as-built y mantenimiento.
Herramientas orientativas. Validar en sitio y normas locales.
kWp ≈ kWh / (HSP · (1−pérdidas)). Ajustar por orientación, sombras y temperatura (NOCT).
Ah ≈ (Wh)/(V · DoD · η). Para 48 V: 4 baterías de 12 V en serie por string.
Min ≈ (V·Ah·η)/W · 60. Considera derating por temperatura/envejecimiento (10–20%).
Vdrop ≈ 2·L·I·Rm. Objetivo típico: ≤ 3% en DC de baja tensión.
Voc aumenta con frío; Vmp cae con calor. Debe cumplirse Vocstring < Voc máx y Vmp dentro del MPPT.
| Ítem | Descripción | Unidad | Cantidad | Notas |
|---|
Incluye protecciones DC/AC, SPD y puesta a tierra según potencia y normativa.
Clic para ir al catálogo.
On-grid reduce consumo con inyección; off-grid brinda autonomía total; híbrido combina FV, baterías y red/grupo para continuidad.
VRLA es costo inicial menor; LiFePO₄ ofrece >4000 ciclos, mejor densidad y BMS. Para ciclos profundos diarios, LiFePO₄ es preferible.
En tramos DC de paneles/UPS se busca ≤3%. Usa conductores adecuados y trayectorias cortas para limitar pérdidas.
