Estructura metálica, canalizaciones y backbone confiable
Diseñamos e instalamos parrillas, canaletas metálicas y PVC, racks de telecom, cableado estructurado y backbone de fibra con criterios de capacidad, expansión y mantenibilidad.
EIA/TIA y buenas prácticas Puesta a tierra & SPD PoE/UPoE listo
red principal de alta capacidad que conecta barrios, zonas industriales, edificios públicos y privados.
Elementos de infraestructura
Partimos de un **layout de rutas**: bandejas superiores/peines sobre pasillos, canaletas de **baja tensión** separadas de fuerza,
ductería EMT/PVC para verticales y pases de muro con sellos ignífugos. Los **racks** (19") contemplan altura útil (42U/27U),

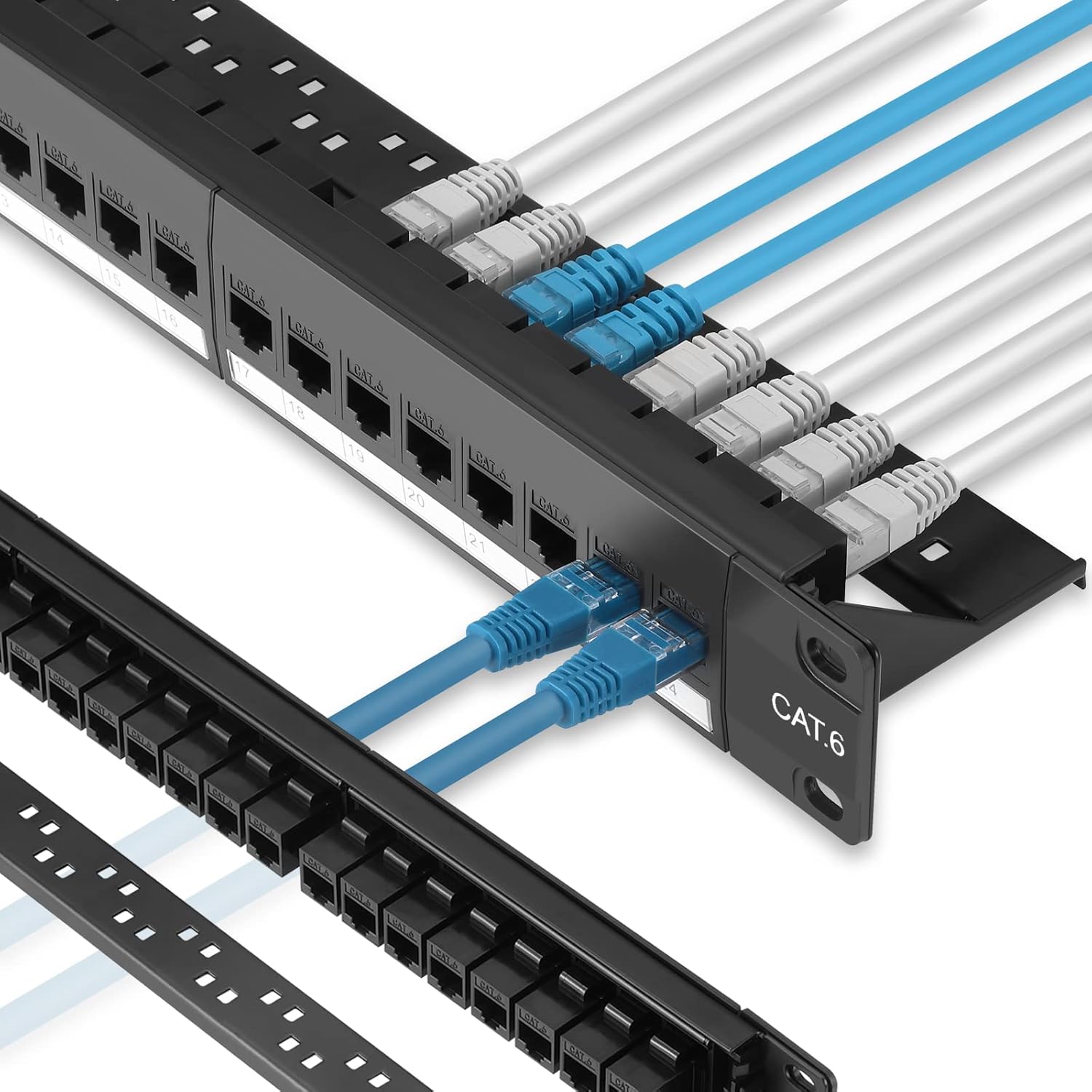

ventilación y PDU. Los **patch panels** organizan los troncales horizontales y el **backbone** conecta cuartos de piso con MDF/IDF.
El **cableado estructurado** (Cat6/Cat6A) se diseña para PoE y Wi-Fi denso; se documentan rutas, numeración y pruebas.
El **backbone de fibra óptica** asegura baja latencia y ancho de banda, con trayectorias redundantes (anillo) y protecciones mecánicas.
Fibra óptica: ventajas
Capacidad: enlaces 1G/10G/40G/100G y más con baja atenuación.
Inmunidad EMI: ideal cerca de motores/UPS/subestaciones.
Seguridad: difícil de interceptar; útil para CCTV crítico y backbone.
Distancia: decenas de km (monomodo) sin repetidores eléctricos.
Escalabilidad: agrega fibras y ópticas SFP/SFP+ sin recablear cobre.
Competitividad económica
En troncales largas o edificios con varias salas técnicas, la **fibra** puede resultar **más económica** que cobre de alto calibre:
menor diámetro en ductos, menor peso en bandejas y sin limitación de 100 m. Con **monomodo** + SFP económicos, el costo por Gbps/m
y la **vida útil** del backbone suelen superar a cobre, especialmente al escalar a 10G+.
Además, en ambientes con **ruido electromagnético** la fibra evita apantallamientos caros y reduce fallas;
y en **campus** simplifica el crecimiento (solo “enciendes” pares de fibras adicionales).
Componentes de la solución
Parrillas & bandejas
Bandeja canastilla, escalera y charola sólida. Tapas y separadores de señal/fuerza.
Canaletas y ductos
Metálicas y PVC. Ductería EMT/PVC para verticales, sellos corta fuego y etiquetado.

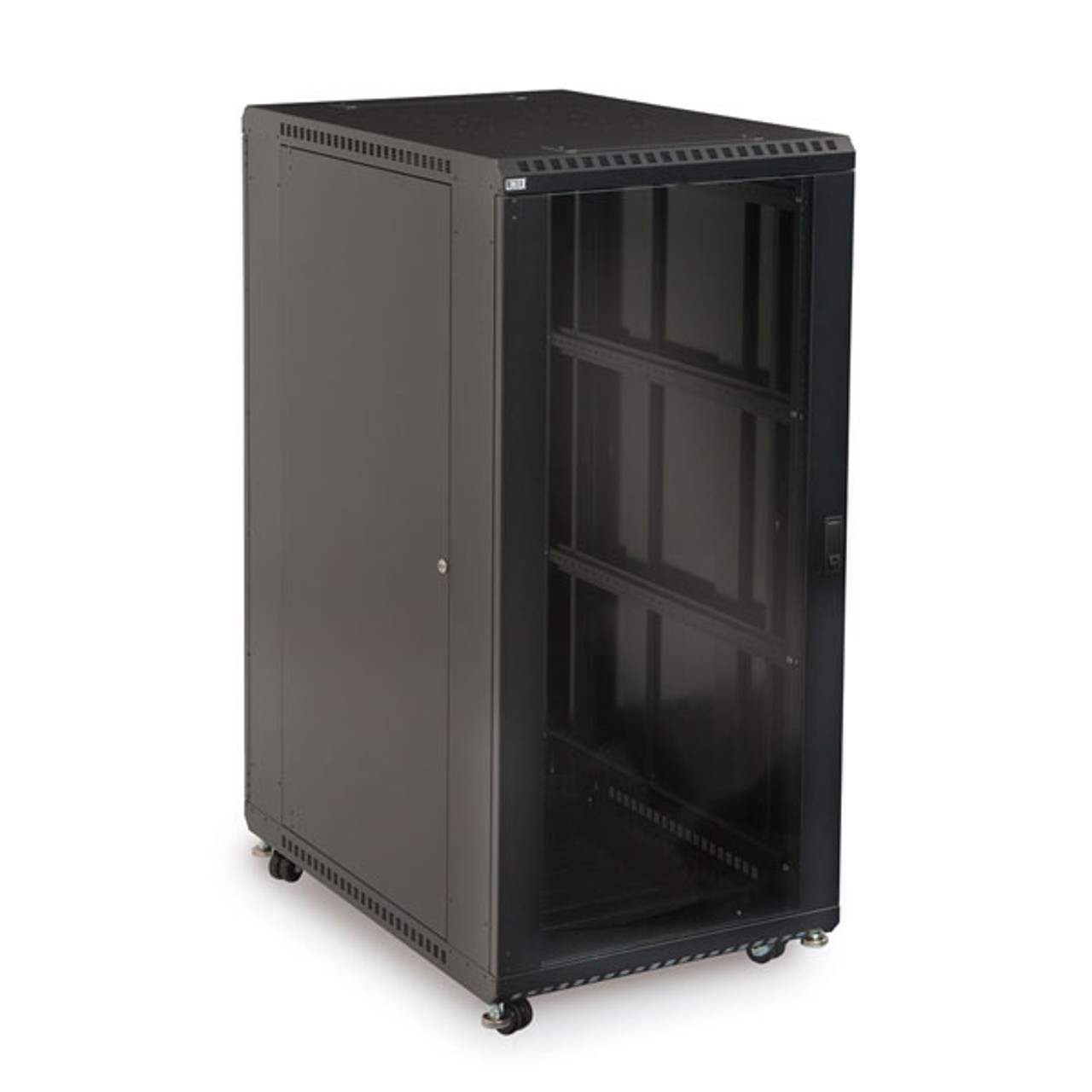

Racks y gabinetes
19", 27–42U, ventilación y PDU. Organización frontal/trasera y gestión de cables.
Cableado estructurado
Cat6/Cat6A, PoE/UPoE, Wi-Fi denso, CCTV IP y telefonía. Patch panels y pruebas.
Backbone de fibra

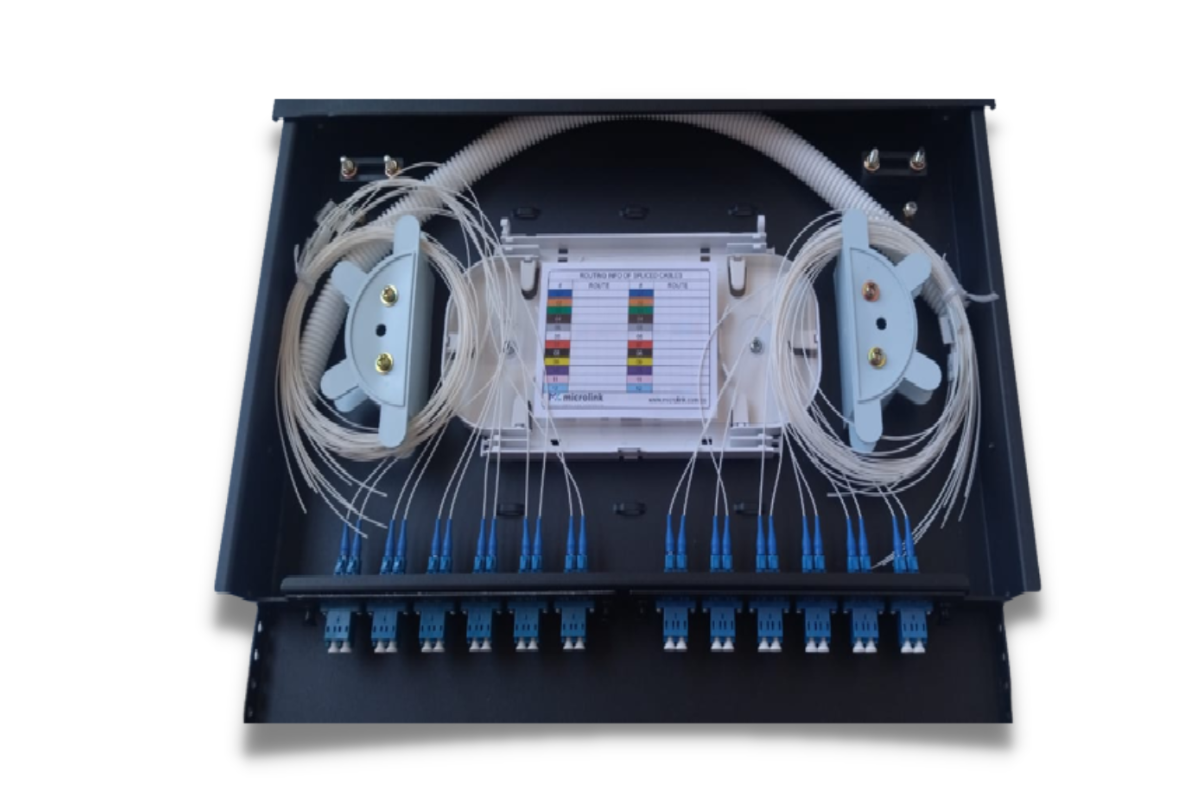

OM3/OM4 (MM) y OS2 (SM). ODF, empalmes, splitters, DWDM/CWDM según necesidad.
Servicios
Memoria técnica, “as-built”, pruebas (Fluke/OTDR) y mantenimiento programado.
Calculadoras técnicas
Herramientas orientativas para prediseño. En obra ajustamos con planos y fichas técnicas.
1) Capacidad de bandeja/canaleta
Estimación de cables por capa y total, usando límite de llenado. Útil para canastilla/charola.
Cables por capa
—
Capas
—
Total aprox.
—
Considera separadores y radios de curvatura; agrega 20% de reserva para crecimiento.
2) Tubería: porcentaje de llenado
Cálculo simple con Ø interior y Ø de cable. Para múltiples cables usa el mismo Ø.
Fill real
—
Estado
—
Máx. cables
—
Verifica radios mínimos y halado (lubricante / tramos ≤ 30 m sin cajas de paso).
3) PoE / caída de tensión
Evalúa tensión en el dispositivo y potencia disponible según calibre y longitud.
V en PD
—
P en PD
—
Nota
—
Valores típicos de resistencia DC por conductor: 23AWG≈0.021Ω/m, 24AWG≈0.0257Ω/m, 26AWG≈0.041Ω/m.
4) Presupuesto óptico (link budget)
Comprueba si tu enlace cumple margen con conectores/empalmes y atenuación por km.
Pérdida total
—
Potencia en Rx
—
Margen
—
Usa 0.25–0.5 dB/empalme y 0.3–0.5 dB/conector como guía. Ajusta según fichas/OTDR.
5) Dimensionamiento de fibras
Calcula fibras por piso/edificio con redundancia (anillo) y reserva.
Fibras mínimas
—
Sugerencia cable
—
Incluye dark fibers para futuro (IoT, Wi-Fi 7, CCTV 4K, backbone 25/40/100G).
6) Planificador de rack (U)
Control rápido de ocupación en U con lista de equipos.
Ocupación
—
Libre
—
Estado
—
Deja 10–20% de U libres para expansión y administración de cables.
